Rand-Dm: 7,5 cm - Dm max.: 28,8 cm - Boden-Dm: 12 cm - H: 30 cm - Wandungs-D: 0,7 cm

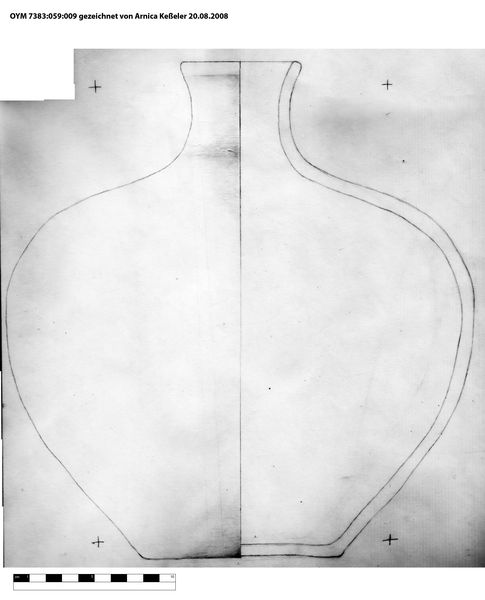

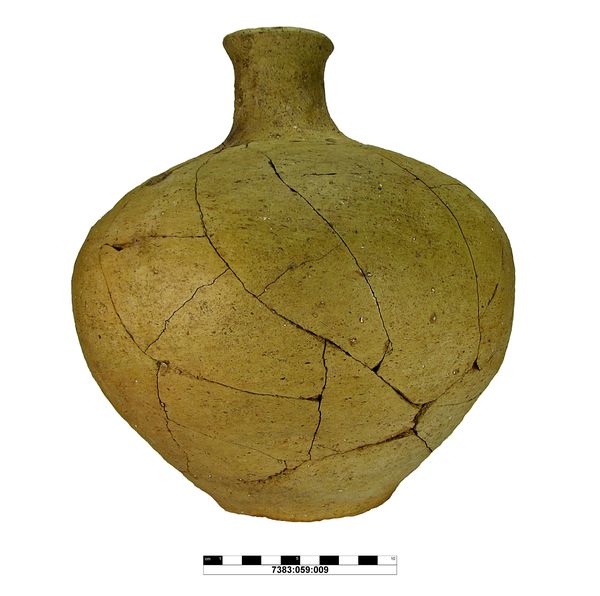

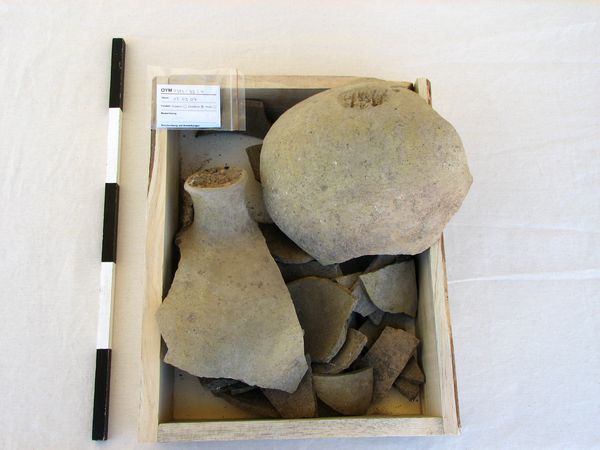

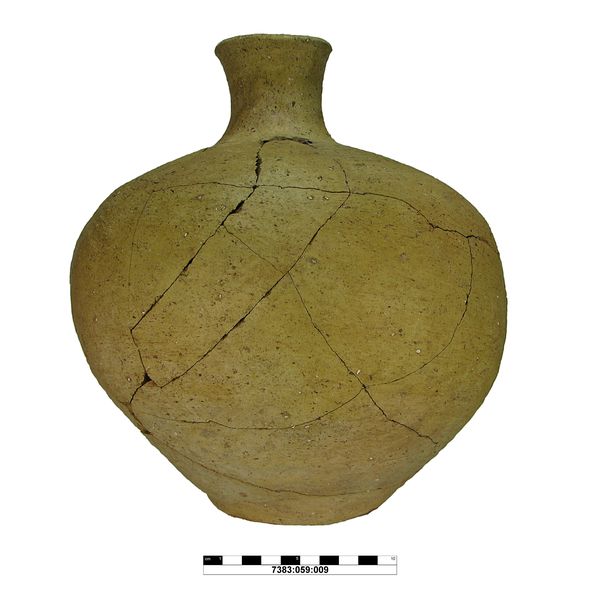

Restaurierung: Entsinterung mit Zitronensäure 5% und anschließender Wässerung - auffällig ist, dass die Wasserbäder bei der pH-Wert Probe leicht alkalisch reagieren (8-9); Festigung der Scherben (Bruchkanten) mit Mowital B30H 5% ind Etahnol; Klebung der Scherben mit Mowital B30H 30% in Ethanol. Nach der Zeichnung Lösen der Fragmente in Ethylalkoholatmosphäre; erneute Klebung mit Paraloid B48N ca. 30% in Ethylacetat; anschließende Reinigung nass/chemisch mit Aceton.

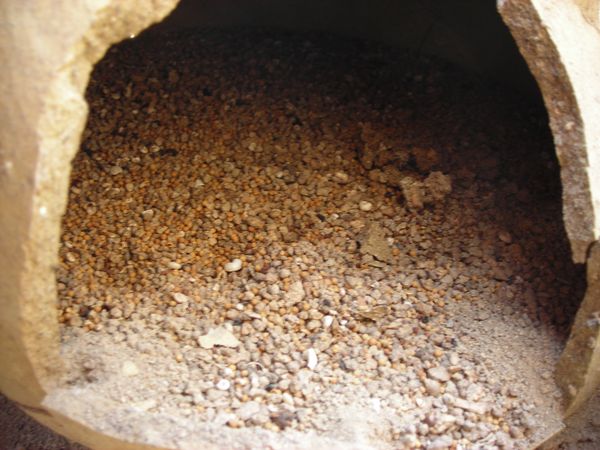

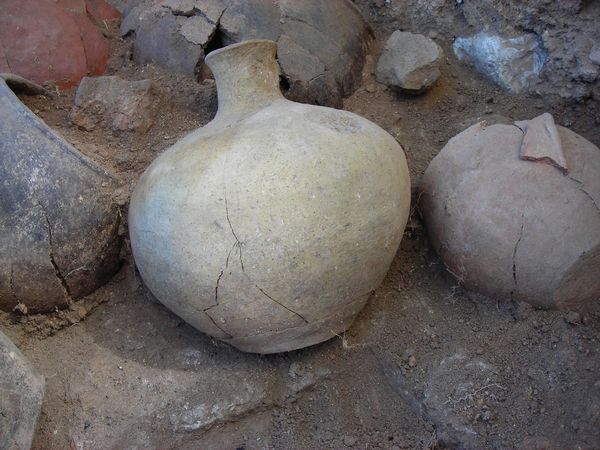

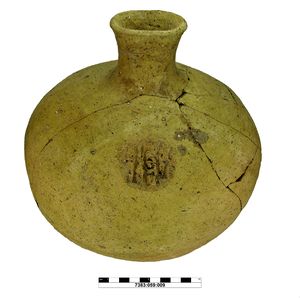

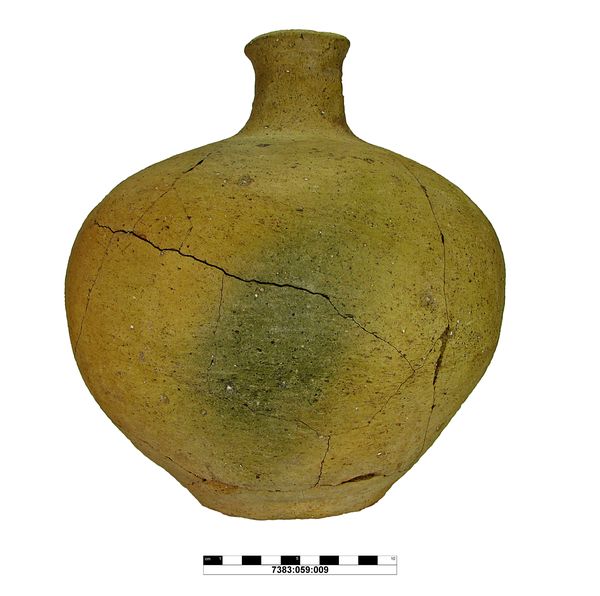

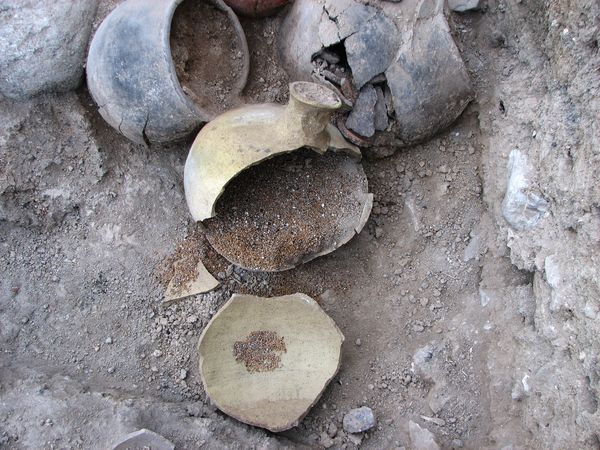

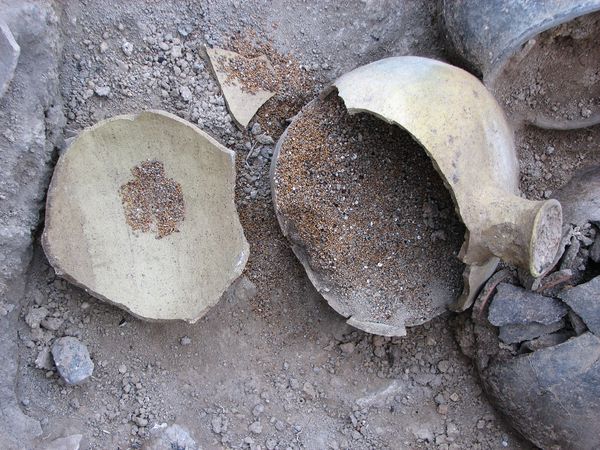

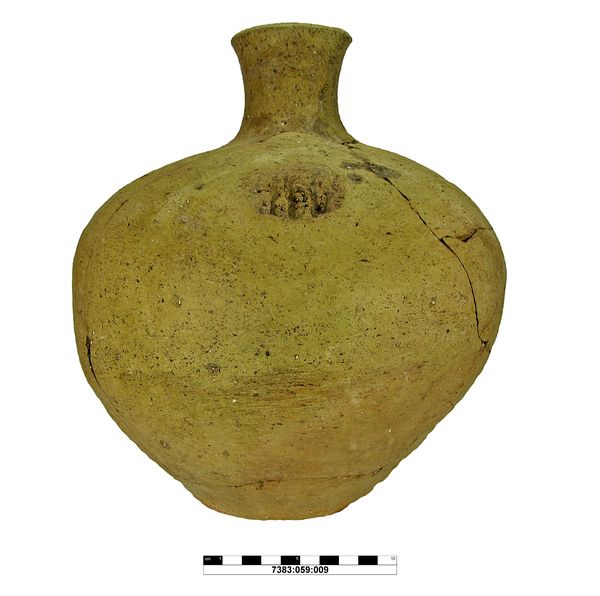

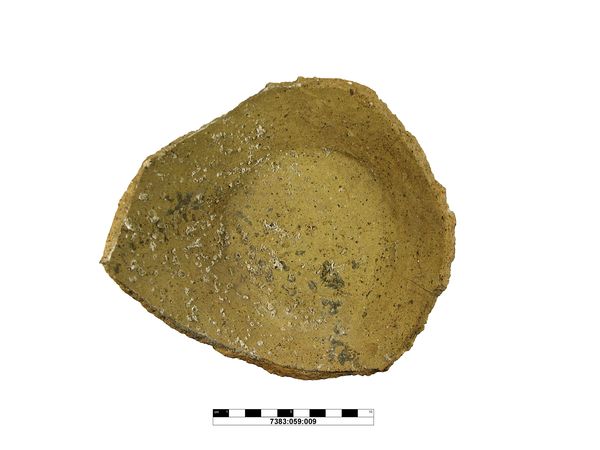

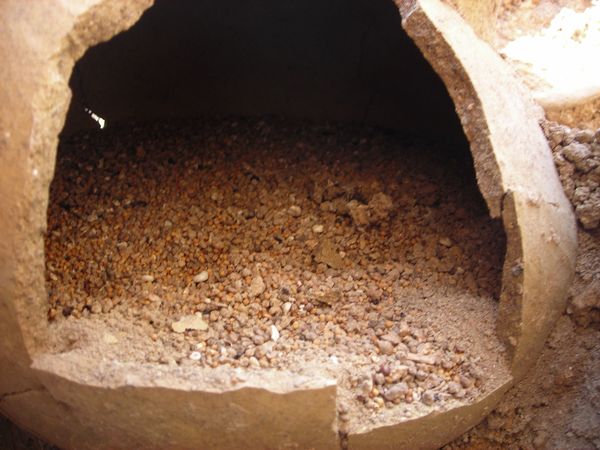

Auf der Drehscheibe hergestellter bauchiger Krug mit abgebrochenem Henkel; der leicht eingezogene Hals geht in den schwach ausbiegenden Rand über, der gerundet und auf der Außenseite knapp abgesetzt ist; der erste, auf dem Hals befindliche Henkelansatz (Dm 4 cm) ist kaum aufgerauht, während der zweite, auf der Schulter befindliche Henkelansatz (Dm 5 cm) vier tiefe senkrechte Rillen und eine kurze Querrille aufweist, um den Henkel gut haftend anzuschlickern; hier sind auch grobe mineralische Magerungspartikel sichtbar; das Fragment, das den Flachboden liefert, wirkt sehr glatt, was mglw. auf Lagerungsbedingungen zurückzuführen ist; die Außenseite der Oberfläche hat grün-graue Auflagerungen und trägt ansonsten einen blaßgelben Überzug (Munsell 2.5YR 7/4), der bis ca. 3,5 cm in das Halsinnere hinein flüchtig verstrichen wurde; auf der Oberfläche sind zahlreiche sehr feine bis mittelgrobe mineralische Magerungspartikel (Kalk) und kleine Löcher erkennbar; tlw. stoßen spitze Steinchen durch die Oberfläche; Erhaltungszustand 95% (EGF);
